Патронные (пальчиковые) нагреватели

Патронный ТЭН – это вид электрических нагревателей, применяемых в промышленности для местного нагрева металлических объектов большой массы (в том числе пресс-форм и деталей механизмов станков). Так же, эти электронагреватели называют пальчиковыми ТЭНами из-за их внешнего вида.

пальчиковый нагреватель

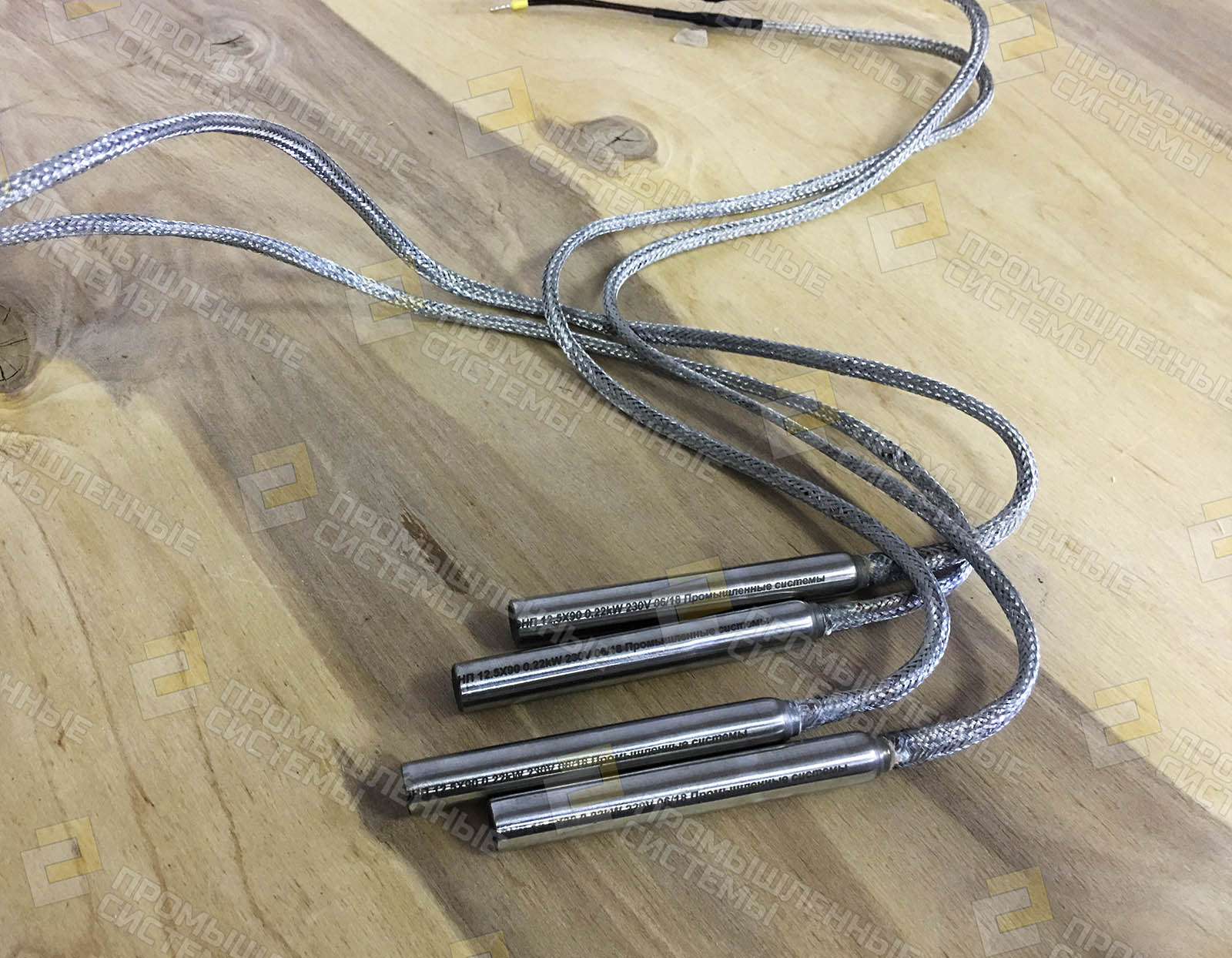

Фотографии патронных (пальчиковых) нагревателей

Пальчиковый ТЭН - ТЭНП

ТЭНП - (патронный электронагреватель) представляет собой трубку из металла заданного диаметра (обычно используют сталь или латунь), в которую помещаются втулки из термостойкой керамики, с отверстиями для размещения спирали. Спираль состоит из высококачественной проволоки с высоким сопротивлением производства французских фирм «Rescal» или «Kanthal». Керамика, из которой выполнена втулка, выдерживает высокие нагрузки, также является высококачественным компонентом. Для её изготовления (втулки) используется термостойкая Чешская керамика, характеристики которой превосходят требования ГОСТов РФ и СНГ. Всё свободное пространство заполнено мелкодисперсным порошком из двуокиси магния, обладающим высокой способностью проводить тепловую энергию.



Технические характеристики

  • Диаметр, мм: 3-60.
  • Длинна, мм: 50-2500.
  • Максимальная мощность, Вт/cм2: 50.
  • Напряжение, В: 12, 24, 48, 110, 220/230, 400.
  • Максимальная рабочая температура, °С: 500.

Изготовление, монтаж, эксплуатация, видео

Патронные ТЭНы являются нагревателями контактного типа. Это означает, что для обеспечения эффективного обогрева поверхность таких нагревателей должна плотно контактировать с поверхностью нагреваемого объекта. Для эффективного нагрева массивного объекта пальчиковый ТЭН должен находится в «теле» этого объекта. Для этого в нем проделываются специальные отверстия нужного диаметра, в эти отверстия и вставляется патронный ТЭН соответствующего размера, осуществляющий нагрев всей своей поверхностью. Чтобы увеличить теплоотдачу патронного ТЭНа и во избежание его перегрева, применяется профессиональное средство - высокотемпературная монтажная паста. Нагреваемая поверхность  не должна иметь трещин, царапин, выступов и прочих неровностей.

Благодаря качественным материалам пальчиковые ТЭНы способны выдерживать большие нагрузки и обладают длительным сроком службы. Данный вид нагревателей изготавливается в соответствии с требованиями стандарта PN-EN 60519-1:2005.

Токоподводы обычно устанавливаются с одной из сторон пальчикового ТЭНа. Но по желанию клиента подключения могут быть организованы с обеих его сторон.

Рекомендуем использовать при установке пасту Gripcott NF

Данная паста обеспечивает заполнение воздушных зазоров при монтаже различных нагревательных элементов (например, плоских, патронных, кольцевых, сопловых и прочих металлических нагревателей) в/на металлическую форму, делается это с целью увеличить теплоотдачу нагревателей и тем самым предотвратить их перегрев, в результате чего возрастает срок службы нагревательных элементов, а так же, защищает о коррозии и пригорания.

Крепление патронного ТЭНа может осуществляться с помощью предусмотренных в его конструкции элементов: фланца с крепежными отверстиями, винта для ввинчивания и прочее. Патронные ТЭНы с диаметром 16 мм и более могут оснащаться термопарой типа «К».
