Литые алюминиевые нагреватели

Электронагреватели литые алюминиевые/бронзовые, в основном применяются для нагрева деталей и узлов в экструдерах и термопластавтоматах, на предприятиях по переработке пластмасс и полимеров. Рабочие температуры для алюминиевых нагревателей до +350°С и до +600°С для нагревателей залитых в бронзу.

Могут изготавливаться с элементами системы охлаждения: рёбра, для охлаждения воздухом и змеевик (трубка медь/нерж.сталь), для охлаждения водой или маслом. Так же, возможно оснащение защитным корпусом (кожухом) с откидным верхом.

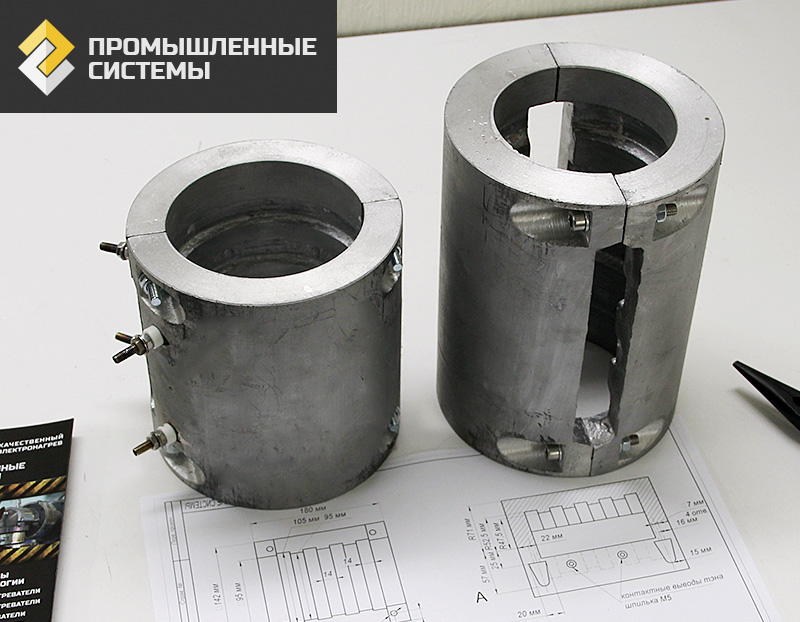

Литые алюминиевые ТЭНы изготавливаются различных форм, в зависимости от потребности заказчика. Кольцевые, полукольцевые, плоские, угловые (рамочные), а так же, практически любой сложной формы. Литые алюминиевые электронагреватели очень выносливы и имеют большой ресурс работы на отказ, поэтому их покупка это долгосрочное и выгодное вложение.

Видео

Не смотря на высокую выносливость, для эффективной и продолжительной работы литого электронагревателя необходимо обеспечить плотный контакт рабочей поверхности нагревателя с поверхностью нагреваемого объекта. Условием плотного контакта является отсутствие на нагреваемой поверхности выступов, раковин и минимум шероховатостей, эта поверхность должна быть правильной формы.

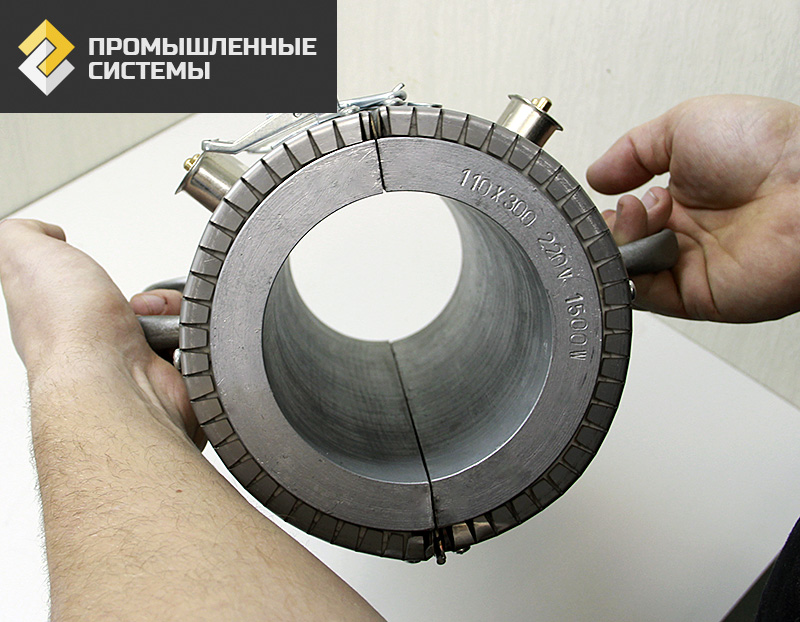

Рассмотрим устройство литого алюминиевого нагревателя, на примере  полукольцевого нагревателя с системой охлаждения.

1. Короб защитный (для токоподводов)

2. Шпильки для подключения питания

3. Керамический изолятор

4. Стягивающее устройство

5. Тело (алюминий/бронза) нагревателя

6. Трубка системы охлаждения (D8/D10/D12)

7. Трубчатый нагревательный элемент

8. Выводы системы охлаждения

Данный тип электронагревателей возможно оснастить встроенной термопарой (тип K/T/J/L и др), а так же возможно изготовить отверстие с резьбой, для возможности вкручивания/выкручивания резьбовой термопары. Кроме того, возможно изготовление литых алюминиевых нагревателей с вырезами, сквозными отверстиями и прочими конструктивными особенностями.

Плоские литые алюминиевые нагреватели

Литые нагреватели незаменимы в случаях, когда необходимо эффективное и точное термостатирование, например в процессах экструзии, в которых перепад в 1-2Со приводит к браку. Свойства и конструкция литых алюминиевых/бронзовых электронагревателей позволяет объединить в одном элементе и нагрев и охлаждение.

Применяя литые нагреватели с системой охлаждения, мы можем получать системы нагрева как с низкой, так и высокой температурной энертностью. Данное свойство и определяет уникальность данного типа электронагревателей.
